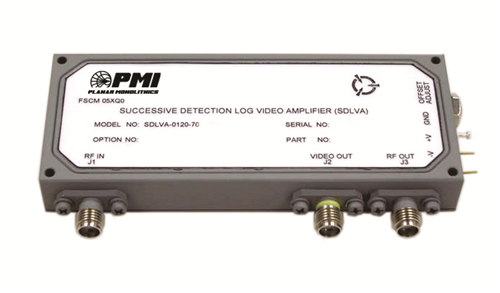

General Parameters: |
Type: | SDLVA |
Status: | Active |
Frequency Range: | 0.5 to 1.5 GHz |
Frequency Min: | 0.5 GHz |
Frequency Max: | 1.5 GHz |
TSS: | -65 dBm |
Size: | 3.75" x 1.50" x 0.50" |
Log Slope: | 25 mV/dB Nominal |
Log Range: | 70 dB min., 75 dB typ. |
Log Linearity: | +/- 1.2 dB Maximum ( -60 to 0 dBm), +/- 0.8 dB Typical. +/- 1.5 dB Maximum (-65 to 5 dBm) +/- 1.2 dB Typical |
Rise Time: | 25 ns |
Fall Time: | 30 ns |
Settling Time: | 40 ns |
Power Supply: | +7 to +18V @ 120 mA, -7 to -18V @ 120 mA |
VSWR: | 1.8:1 Maximum (1.5:1 Typical) |
Propagation Delay: | 10 ns Max. 7 ns Typ. |
Dynamic Range: | 70 dBm Minimum, 75 dB Typical |
Limited IF Output: | +5 dBm Typical |
Log Video Load: | 10 Ohms +/-10% |
Log Video Maximum Output Voltage: | 2.7 Volts |
Log Video Output DC Offset: | 0.1 V Monimal (Adjustable) |
Tangential Sensitivity: | -65 dBm (-70 dBm Typical) |
Environmental Ratings: |
Operating Temperature: | -55°C to +85°C |
Non-Operating Temperature: | -65°C to +100°C |
Temperature Cycle: | MIL-STD-202F, Method 107D Cond. A |
Humidity: | MIL-STD-202F, Method 103B Cond. B |
Shock: | MIL-STD-202F, Method 213B Cond. B |
Vibration: | MIL-STD-202F, Method 204D Cond. B |
Altitude: | MIL-STD-202F, Method 105C Cond. B |
