General Parameters: |
Type: | SDLVA |
Status: | Preliminary |
Frequency Range: | 1 to 18 GHz |
Frequency Min: | 1 GHz |
Frequency Max: | 18 GHz |
TSS: | -70 dB Min |

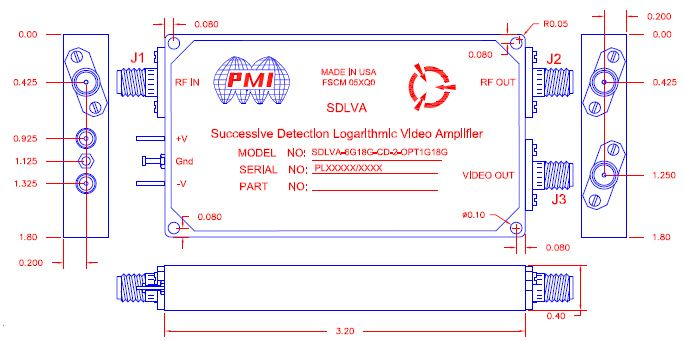

Size: | 3.2" x 1.8" x 0.4" |
Log Slope: | 25 mV/dB (±10%) 50 Ohm |
Log Range: | -70 to +5 dBm |
Log Linearity: | ±2.5 dB (-40 to +85 ºC) |
Rise Time: | 10 ns Max, 6 ns Typ |
Recovery Time: | 60 ns Typ |
Power Supply: | +15 V or +12 V @ 350 mA -15 V or -12 V @ 180 mA |
Finish: | Gold Plated |
Frequency Flatness: | ±2.0 dB Max |
VSWR: | 2.0:1 (RF Input) |
Pulse Range: | 30 ns to CW |
Dynamic Range: | -70 to +5 dBm |
Input Power: | +17 dBm CW Max |
Limited IF Output: | +13 dBm ±3 dB Typ |
Connectors: | SMA (F) |
Environmental Ratings: |
Operating Temperature: | -40 ºC to +85 ºC |
Non-Operating Temperature: | -65 ºC to +125 ºC |
Temperature Cycle: | MIL-STD-202F, Method 107 |
Humidity: | MIL-STD-202F, Method 103B Cond. B |
Shock: | MIL-STD-202F, Method 213B Cond. B |
Vibration: | MIL-STD-202F, Method 204D Cond. B |
Altitude: | MIL-STD-202F, Method 105C Cond. B |
Fungus: | MIL-STD-810C, Method 508.2 |
Salt Fog: | MIL-STD-202F, Method 107D Cond. A |
